液体矿产勘查

引言

目前地热资源的开发和利用越来越受到国家的重视，它作为一种清洁新型能源，具有潜在的市场。而地热资源的勘查中，最重要的则是找到导水的构造（断层）。

技术原理

大地电磁测量系统，其基本原理是将大地看作水平介质，大地电磁场是垂直投射到地下的平面电磁波，则在地面上可观测到相互正交的电磁场分量为EX、EY、HX、HY. 通过测量相互正交的电场和磁场分量，可确定介质的电阻率值. 根据测区内视电阻率的变化情况, 以达到勘察地下目的体的一种勘察方法。它是探测岩石层电性结构的主要方法。大陆普遍存在地壳内和上地幔高导层。壳内高导层大多出现在中地壳，有些高导层与壳内低速层有较好相关性，主要反映脱水相变和部分熔融。一些强震区的中地壳也发育高导层。高导层的分布与地球动力学过程密切相关。上地幔高导层顶部深度变化较大，主要反映软流层起伏。有些埋深较浅的上地幔高导层不同于高导软流层。中国在20世纪70年代初开始大地电磁测深试验，现已完成几百个大地电磁测深点。

工程案例

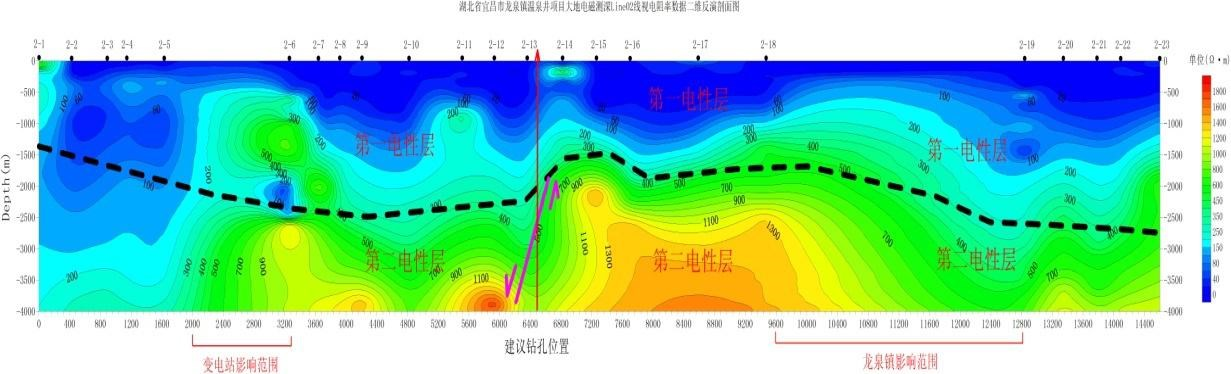

图2 解释结果图

根据MT电性剖面特征，结合地质资料，推测在13-15号点间下方电性明显不连续现象为断层破碎带的反应，其规模较大，延伸较深，最深达标高-3300米，倾角近65°，倾向北西。
